功能替代AD698的全國產LVDT/RVDT調理器

一、背景

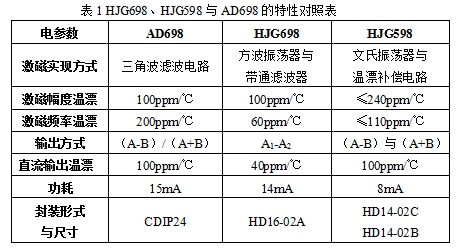

伴隨著各國航空航天、船舶等領域，以及工業控制和農業現代化的不斷需求與發展，對位移傳感器的需求與應用要求也在不斷地上升，且在不同的應用領域?qū)τ谖灰苽鞲衅鞯慕Y(jié)構需求也不一致。航晶早期推出了一款替代AD598的全國產位移傳感器激勵解調電路HJG598，在多個領域的裝配中使用已成熟，其型號能夠與五線制和六線制的位移傳感器進行配套使用。現公司對于配套半橋式三線制和四線制位移傳感器應用領域的空白，航晶公司結合已往的深厚的模擬電路設計與應用經驗，現推出一款全新的國產化位移傳感器激勵解調電路HJG698，其能夠完全國產化功能替代進口器件AD698。

二、概述

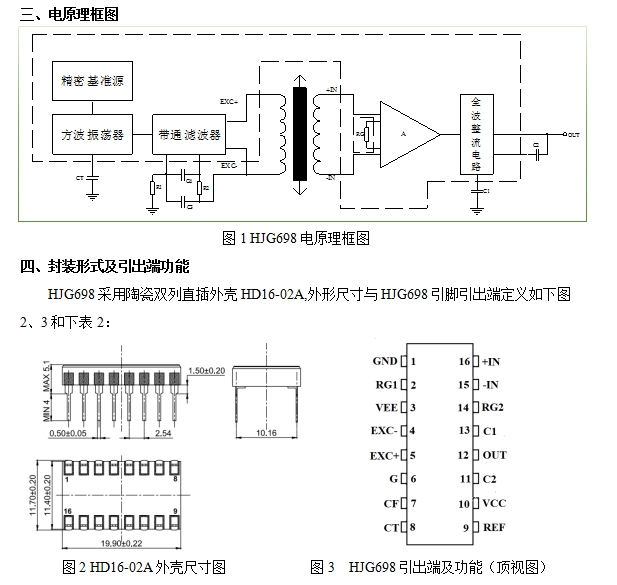

HJG698是采用符合GJB2438內控指示要求的厚膜集成工藝設計完成的LVDT/RVDT激勵解調器，包含一個方波振蕩器、帶通濾波器和具有差分輸出功能的運算放大器，用于產生驅動原邊LVDT/RVDT的激勵信號，同時HJG698將LVDT/RVDT輸出的調幅波信號進行差值運算并轉換為直流電壓信號輸出。

HJG698的激勵采用方波振蕩器與帶通濾波器結合的形式，將方波信號濾波輸出為正弦波信號，并采用低漂移精密電壓源的形式為振蕩電路網絡供電，即設置器件帶通濾波網絡的外圍電阻與電容元件只需要選擇低溫票類型，就能夠得到低溫漂的正弦波信號激勵輸出。采用了增益1/1的差分輸出放大器作為激勵信號輸出對LVDT/RVDT進行驅動，使得即使LVDT/RVDT不存在共地端口，HJG698仍然可以進行正常驅動，能夠配套驅動三線制半橋或四線制的傳感器。后級解調部分采用了差分式的輸入結構，這使得差分式的激磁信號溫漂在后級解調電路工作原理上就能夠得到抑制，使得輸出直流信號的溫漂更低。非常適合精密位置和計量應用，具有溫漂小、檢測精度高、可靠性高、高靈敏度等優點。可應用于伺服控制系統、航空航天、電子等領域的角度位置檢測系統中。

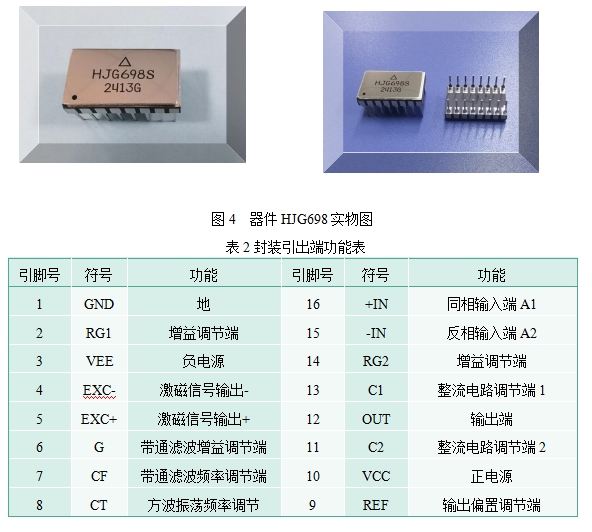

五、絕對額定最大值

電源電壓    ±18V

耗散功率   1000mW

工作溫度   -55℃～125℃

儲存溫度         -65℃～150℃

引線耐焊接溫度（10s）   +300℃

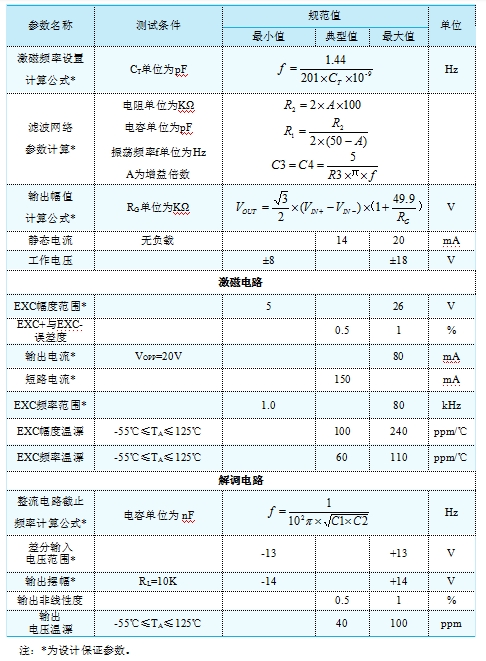

六、電特性

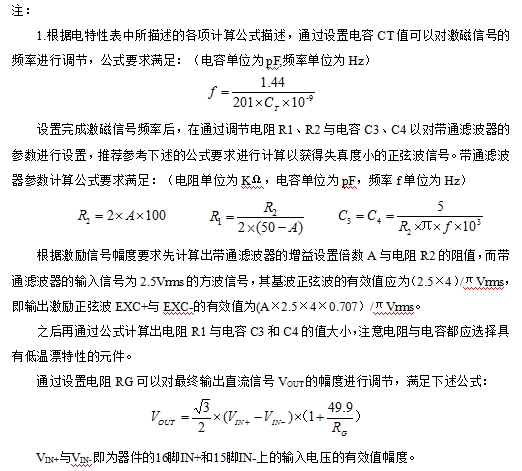

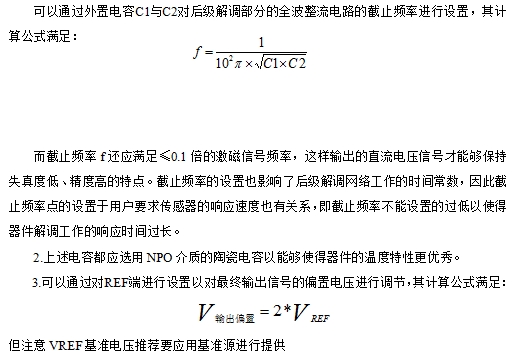

除非另有說明，V_CC=+15V,V_EE=-15V,T_A=25℃
