        航晶發布國產化高壓功率運算放大器

        • 分類:應用
        • 作者:航晶微電子
        • 來源:技術部/市場部
        • 發布時間:2023-10-30
        • 訪問量:

        隨著近年來集成電路產業國產化的要求,航晶公司一直致力于將集成電路產業鏈實現完全國產化。在前期市場調研、方案論證和實驗驗證及自身的技術積累與研究,現推出了航晶微電子設計、生產的完全國產化的高壓功率運算放大器HJGPA61A,可完全原位替代進口器件PA61和OPA541。

        航晶發布國產化高壓功率運算放大器

           隨著近年來集成電路產業國產化的要求,航晶公司一直致力于將集成電路產業鏈實現完全國產化。在前期市場調研、方案論證和實驗驗證及自身的技術積累與研究,現推出了航晶微電子設計、生產完全國產化的高壓功率運算放大器HJGPA61A,可完全原位替代進口器件PA61OPA541

        一、概述

                HJGPA61A一款符合GJB2438標準要求的厚膜混合集成電路高壓功率運算放大器,采用BeO基板絲網印刷厚膜集成工藝,不僅有效的降低了器件的熱阻,而且還提高了器件的可靠性。其應用光修調工藝,使器件可以達到更低的失調參數。

        HJGPA61A器件具有低輸入失調電壓、低輸入失調電流、電源電壓范圍寬、輸出峰值電流大等特點,且器件殼體無任何電氣連接可方便添加散熱器工作。該器件可用于驅動阻性、容性或感性負載,能夠廣泛應用于馬達轉矩驅動器、電纜驅動器、陀螺線圈加矩等領域。

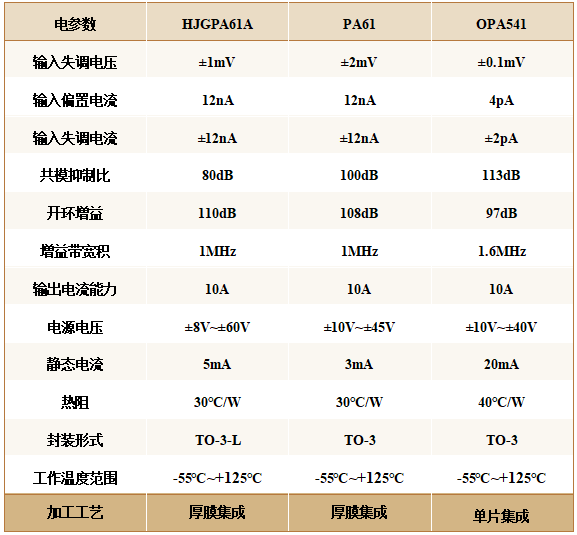

        1  HJGPA61A、PA61、OPA541對比

           通過比較可知,HJGPA61A與進口器件PA61、OPA541封裝一致,引出端功能一致,電參數特性基本一致。

           其中通過比較可知,雖OPA541具有極低地輸入失調參數優勢,但其靜態電流典型值為20mA遠遠大于其它兩款器件。當OPA541器件在高電源電壓的模式下工作時因其采用單片集成設計工藝,電路散熱能力差,且器件本身具有較大的熱功耗,致器件發熱嚴重。HJGPA61A采用厚膜集成設計工藝,不僅有效的降低了器件的熱阻,而且還提高了器件的可靠性。HJGPA61A相比于OPA541擁有更低的熱功耗和更優秀的散熱能力,優于OPA541。

        綜合比較,航晶國產器件HJGPA61A能夠完全替代進口器件PA61OPA541。

        二、電原理框圖



        1 HJGPA61A 原理框圖

        、封裝形式及引出端功能

        1.封裝形式

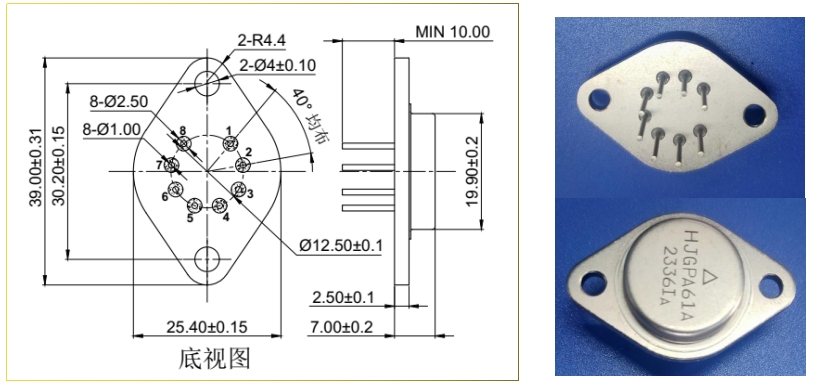

        采用TO-3-L金屬全密封外殼封裝,外形尺寸如下圖2,產品實物圖見圖3。





                           圖2 TO-3-L金屬全密封外殼尺寸圖                          圖3 HJGPA61A產品實物圖

        2.引出端功能

        2  封裝引出端功能表

        引腳

        符號

        功能

        引腳

        符號

        功能

        1

        OUT

        輸出

        8

        CL-

        限流電阻

        2

        CL+

        限流電阻

        7

        NC

        空腳

        3

        +VS

        正電源

        6

        -VS

        負電源

        4

        +IN

        同相輸入

        5

        -IN

        反相輸入

        四、電特性

        除非另有說明,VCC = +45VVEE = -45V,TA = +25℃。

        3 電特性表

        參數名稱

        測試條件

        規范值

        單位

        最小值

        典型值

        最大值

        輸入失調電壓





        ±1

        ±6

        mV

        輸入失調電壓溫漂*

        -55℃~+125℃



        ±10

        ±100

        uV/℃

        輸入偏置電流





        12

        30

        nA

        輸入偏置電流溫漂*

        -55℃~+125℃



        ±50

        ±500

        pA/℃

        輸入失調電流





        ±12

        ±30

        nA

        輸入失調電流溫漂*

        -55℃~+125℃



        ±100



        pA/℃

        輸入電阻*





        100



        共模輸入電壓范圍*



        ±VS-10

        ±VS-5



        V

        共模抑制比



        64

        80



        dB

        開環增益



        96

        110



        dB

        增益帶寬積





        1



        MHz

        功率帶寬

        IO=2A,VO=60VPP

        5

        15



        kHz

        輸出電壓

        IO=5A

        ±VS-10

        ±VS-5



        V

        IO=2A

        ±VS-7

        ±VS-4



        IO=35mA

        ±VS-6





        持續輸出電流



        ±8





        A

        靜態電流





        5

        12

        mA

        注:帶*的參數為設計保證











        、典型應用

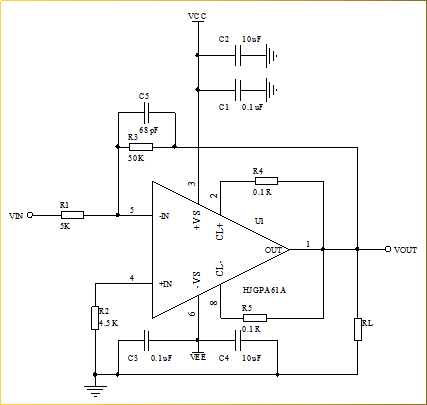

          HJGPA61典型應用圖

            1.R4R5是對于運放輸出拉電流(Source)與灌電流(Sink)的限流保護電阻,當輸出電流超出設定閾值時限流電阻使得保護回路生效以避免輸出級短路而導致器件失效。

            2.在應用大功率的輸出環境時,需要添加相應的散熱器以避免熱量不能及時的消散以使得器件損壞。

        六、相關產品及國產化替代情況



           4  產品替代表

        序號

        產品名稱

        進口型號

        航晶型號

        替代形式

        1

        功率運算放大器

        LH0021

        HJ0021

        原位替代

        2

        功率運算放大器

        LH0041

        HJ0041

        原位替代

        3

        緩沖器

        LH0002

        HJ0002

        原位替代

        4

        高壓功率運算放大器

        PA83

        HJPA83

        原位替代

        5

        高溫大電流運算放大器

        OPA544

        HJ544C

        原位替代

        6

        雙路功率放大器

        OPA2544

        HJ2544C

        功能替代
