        HJ393A/B/C耐高溫SiC-MOSFET/IGBT隔離式驅動器

        HJ393A/B/C是耐高溫SiC-MOSFET/IGBT隔離式驅動器,內含DC/DC驅動、變壓器、整流濾波、高速數字隔離和柵驅動器,實現單電源+5V供電。該電路內部產生隔離的VCC(+13V~+20 V)正電源電壓和VEE(-3V~-6V)負電源電壓。根據輸入PWM信號頻率的不同,分為A、B、C三擋。 HJ393A能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號; HJ393B能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號; HJ393C能將最大1MHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號。 由于超寬的禁帶能級,使得用SiC材質制作的NMOS管的正向跨導比傳統的Si材質的小,故為了達到額定的ID電流,那么需要的柵源電壓要大一些。另外,為了保證在Tj≥250℃下MOS管能夠可靠關斷,以及減小SiC-MOSFET的密勒效應,保證高溫下輸入低電平的噪聲容限,SiC MOS管需要一個負偏壓關斷,這點類似于IGBT管。該器件可滿足SiC-MOS管/IGBT管柵極驅動的要求,確保SiC-MOS管/IGBT管的可靠導通和關斷。其最大瞬態峰值驅動電流為4A,且具有較高的隔離度和抗擾度,確保在高頻PWM信號和高電壓的情況下電路可靠工作。




        產品概述

          主要特點有:

          自帶DC/DC隔離電源,系統只需要提供數字5V即可1800VDC峰值隔離

          高共模瞬變抑制:CMTI≥50KV/μS最高工作溫度可達200℃

          能實現IGBT管/SiC-MOS管的負電壓關斷輸入輸出信號隔離

          充放電時間快,延遲時間短:(tr、tf≤50nS)0-100%占空比應用,適合高壓大功率開關應用

          最高工作頻率HJ393A:500KHz;HJ393B:800KHz;HJ393C:1MHz

          瞬態峰值驅動電流HJ393A:±9A;HJ393B:-2.5A/+5A;J393C:±1.5A









































        關鍵詞:
        igbt
        隔離
        hj393b
        hj393a
        應用
        峰值
        最高
        dc
        充放電
        頻率


        HJ393A/B/C耐高溫SiC-MOSFET/IGBT隔離式驅動器

        HJ393A/B/C是耐高溫SiC-MOSFET/IGBT隔離式驅動器,內含DC/DC驅動、變壓器、整流濾波、高速數字隔離和柵驅動器,實現單電源+5V供電。該電路內部產生隔離的VCC(+13V~+20 V)正電源電壓和VEE(-3V~-6V)負電源電壓。根據輸入PWM信號頻率的不同,分為A、B、C三擋。 HJ393A能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號; HJ393B能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號; HJ393C能將最大1MHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號。 由于超寬的禁帶能級,使得用SiC材質制作的NMOS管的正向跨導比傳統的Si材質的小,故為了達到額定的ID電流,那么需要的柵源電壓要大一些。另外,為了保證在Tj≥250℃下MOS管能夠可靠關斷,以及減小SiC-MOSFET的密勒效應,保證高溫下輸入低電平的噪聲容限,SiC MOS管需要一個負偏壓關斷,這點類似于IGBT管。該器件可滿足SiC-MOS管/IGBT管柵極驅動的要求,確保SiC-MOS管/IGBT管的可靠導通和關斷。其最大瞬態峰值驅動電流為4A,且具有較高的隔離度和抗擾度,確保在高頻PWM信號和高電壓的情況下電路可靠工作。
        零售價
        0.0
        市場價
        0.0
        瀏覽量:
        0
        產品編號
        型號:
        HJ393
        驅動持續電流(IC/A):
        ±5
        擊穿電壓(VCEO/V):
        6
        工作溫度 (TA):
        -55~+200
        關鍵參數:
        CMTI:50KV/μS

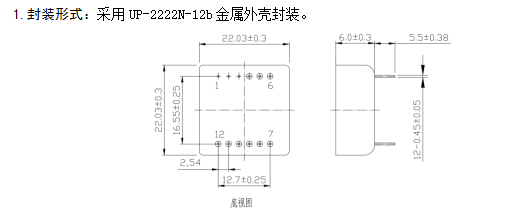

        封裝 (Package):
        UP-2222N-12b
        產品概述:

        HJ393A/B/C是耐高溫SiC-MOSFET/IGBT隔離式驅動器

        數量
        -
        +
        庫存:
        0
        關鍵詞:
        igbt
        隔離
        hj393b
        hj393a
        應用
        峰值
        最高
        dc
        充放電
        頻率
        1
        產品描述
        參數

          主要特點有:

          自帶DC/DC隔離電源,系統只需要提供數字5V即可1800VDC峰值隔離

          高共模瞬變抑制:CMTI≥50KV/μS最高工作溫度可達200℃

          能實現IGBT管/SiC-MOS管的負電壓關斷輸入輸出信號隔離

          充放電時間快,延遲時間短:(tr、tf≤50nS)0-100%占空比應用,適合高壓大功率開關應用

          最高工作頻率HJ393A:500KHz;HJ393B:800KHz;HJ393C:1MHz

          瞬態峰值驅動電流HJ393A:±9A;HJ393B:-2.5A/+5A;J393C:±1.5A
