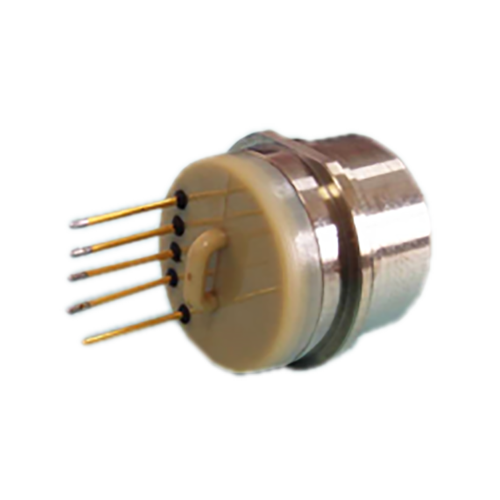

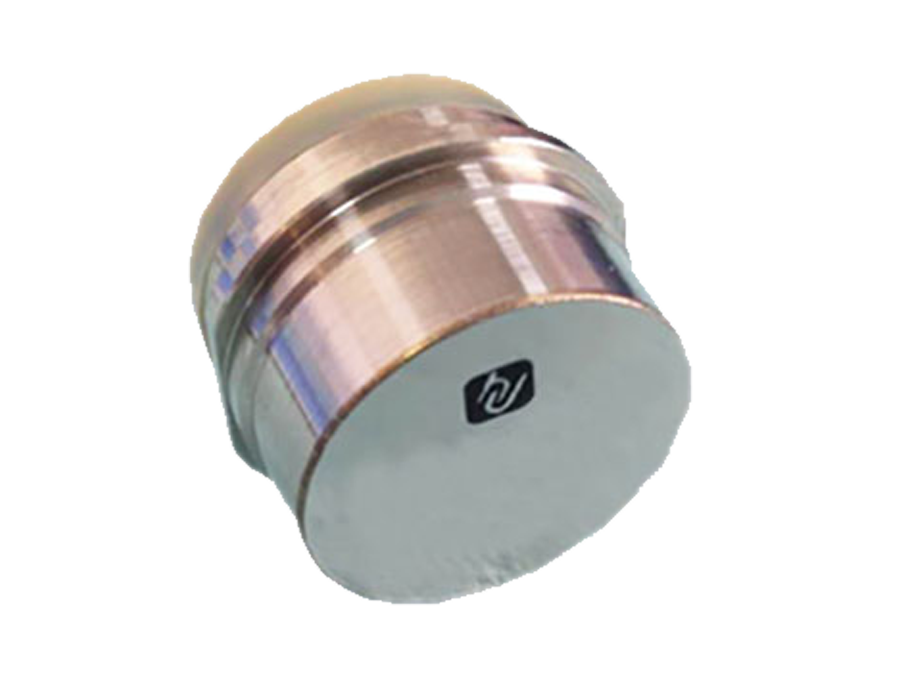

HJAF3000HT石英撓性加速度計

HJAF3000HT是一款石英撓性加速度計，外施加速度造成石英撓性質量塊位移，伺服電路檢測這個位移量，將之作為一個誤差量送給PID環路，最后通過跨導放大器推動力矩器糾偏，以達到力平衡時的電流值反映所感受的外施加速度。石英材質的選用和PID環路的引入，使得該型加速度計具有了高精度，低時漂，低非線性度等特點，故石英撓性加速度計是目前公認的高精度測量儀表。該款加速度計在結構設計，選材，加工，老練篩選等環節引進了許多微電子加工工藝和理念，有效地管控了材料應力和加工應力，使得產品在質量一致性，抗沖擊振動能力，溫漂，熱遲滯，長期穩定性，耐高溫特性上均達到或優于日本生產的JA-25GA石英撓性加速度計?？蓮V泛應用于石油LWD和MWD，也可應用于軍用高精度慣導系統。

所屬分類: 石英撓性加速度計

產品概述

技術指標（如無特殊說明：T_A=+25℃，V_CC=+15V，V_EE=-15V）
　　

表1 HJAF3000HT技術指標

性能參數		技術指標
量程[g]		≥±50
偏值[mg]		≤±15
偏值4小時穩定性[ug]（+55℃）		≤50
偏值溫度系數[ug/℃](-40～175℃)		≤±100
標度因數[mA/g]		1.3±5%
標度因數4小時穩定性[ppm]（+55℃）		≤50
標度因數溫度系數[ppm/℃]	-40℃～+100℃	≤±80
	+100℃～+175℃	≤±150
二階非線性系數[ug/g2](-40～175℃)		≤±200
二階非線性系數4小時穩定性[ug/g2]（+55℃）		≤50
長期穩定性（一年）		1mg
閾值/分辨率[ug]		＜10
噪聲[uA]		＜10
帶寬[Hz]		≥1000
安裝角[urad]		≤±400
安裝角穩定性[urad]		≤±50
工作溫度范圍[℃]		-40～175
振動試驗[G]（正弦）		30G,30～500Hz
沖擊試驗[G]（0.5ms）		2000
低氣壓[133pa,10min]		＜5%
供電電壓[VDC]		±12～±18
消耗電流[mA]		≤±16
功耗[mW]		≤±480
絕緣電阻[MΩ]		≥100
重量[grams]		≤25
尺寸[mm]		Φ18.9*17
外殼材料		1Cr18Ni9Ti

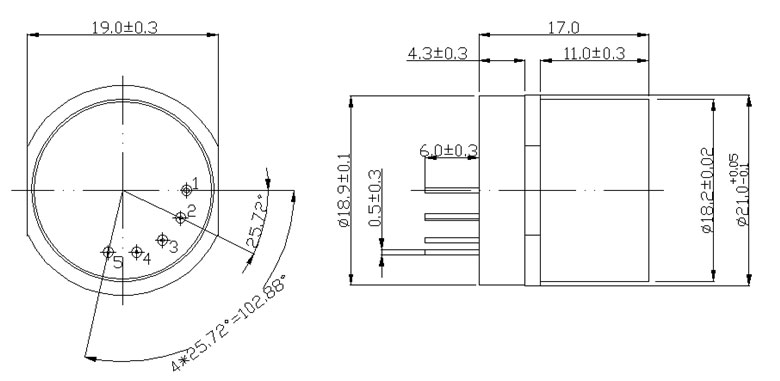

外形尺寸圖

HANGJING

關鍵詞:

石英撓性

加速度計

慣導系統

高溫

抗沖擊振動

HJAF3000HT

JA-25GA

石英撓性加速度計

上一個

HJAF2000石英撓性加速度計

下一個

無

HJAF3000HT石英撓性加速度計

零售價

0.0

元

市場價

0.0

元

瀏覽量:

產品編號

所屬分類

石英撓性加速度計

型號:

HJAF3000HT

量程[G]:

≥±50

偏值[mg]:

≤±15

標度因數[mA/g]:

1.3±5%

閾值/分辨率[ug]:

＜10

噪聲[uA]:

＜10

帶寬[Hz]:

≥1000

沖擊試驗[G](0.5mS):

2000

電源電流[mA]:

≤±16

供電電壓[V]:

±12～±18

尺寸[mm]:

Φ18.9*17

工作溫度[℃]:

-40～175

產品概述:

HJAF3000HT是一款石英撓性加速度計，外施加速度造成石英撓性質量塊位移，伺服電路檢測這個位移量，將之作為一個誤差量送給PID環路，最后通過跨導放大器推動力矩器糾偏，以達到力平衡時的電流值反映所感受的外施加速度。

數量

庫存:

關鍵詞:

石英撓性

加速度計

慣導系統

高溫

抗沖擊振動

HJAF3000HT

JA-25GA

石英撓性加速度計



產品描述

參數

技術指標（如無特殊說明：T_A=+25℃，V_CC=+15V，V_EE=-15V）
　　

表1 HJAF3000HT技術指標

性能參數		技術指標
量程[g]		≥±50
偏值[mg]		≤±15
偏值4小時穩定性[ug]（+55℃）		≤50
偏值溫度系數[ug/℃](-40～175℃)		≤±100
標度因數[mA/g]		1.3±5%
標度因數4小時穩定性[ppm]（+55℃）		≤50
標度因數溫度系數[ppm/℃]	-40℃～+100℃	≤±80
	+100℃～+175℃	≤±150
二階非線性系數[ug/g2](-40～175℃)		≤±200
二階非線性系數4小時穩定性[ug/g2]（+55℃）		≤50
長期穩定性（一年）		1mg
閾值/分辨率[ug]		＜10
噪聲[uA]		＜10
帶寬[Hz]		≥1000
安裝角[urad]		≤±400
安裝角穩定性[urad]		≤±50
工作溫度范圍[℃]		-40～175
振動試驗[G]（正弦）		30G,30～500Hz
沖擊試驗[G]（0.5ms）		2000
低氣壓[133pa,10min]		＜5%
供電電壓[VDC]		±12～±18
消耗電流[mA]		≤±16
功耗[mW]		≤±480
絕緣電阻[MΩ]		≥100
重量[grams]		≤25
尺寸[mm]		Φ18.9*17
外殼材料		1Cr18Ni9Ti
